路面開挖、園林綠化等破壞電纜導致的漏電現象（破損處積水危及行人）；

燈具絕緣擊穿導致的漏電現象（燈桿帶電危及行人）；

沙井內電纜接頭漏電（雨天積水時危及行人）；

燈桿內熔斷器接線端子銹蝕、燒斷上燈線造成“碰桿”現象（燈桿帶電危及行人）；等等。

據統計發生漏電造成人員傷亡的事故的原因，有50%強是由于燈桿內的接頭、燈線、燈具等絕緣損壞導致的。

造成安全事故后給受害人家屬帶來的無法彌補的傷痛、巨額賠償，以及嚴重影響政府公信力。

電能損失、加速線路老化推高維護成本等經濟損失。

下雨天經常需拉閘斷電，造成城市照明功能缺失，形成新的安全隱患。

1. 電纜漏電的治理

地下電纜破損，最好是能夠整跨更換。

針對線管破損或者線管被擠壓變形，導致電纜無法從線管中抽出的情況，可采用英國雷迪的電纜故障探測儀準確定位電纜的破損點（誤差10cm），定點開挖，然后用灌封膠接頭修復。



圖1：用電纜故障探測儀查找電纜破損點

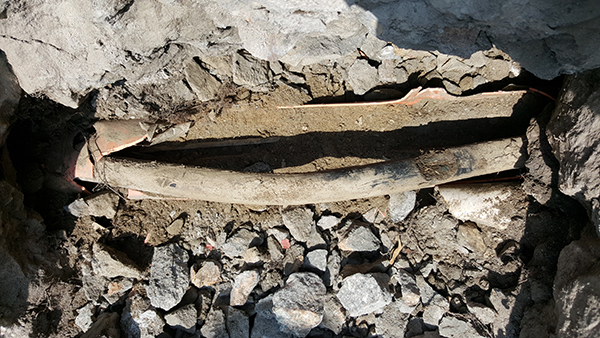

圖2：用電纜故障探測儀查找到的電纜破損點

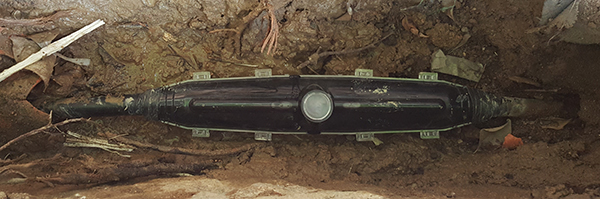

圖3：用灌封膠接頭修復電纜破損點

路燈線路具有負載分散、接頭眾多的特點，但是目前國內路燈行業的接頭處理工藝普遍還是采用絕緣膠布纏繞的方式。處理工藝對操作人員的要求較高，通常難以達到令人滿意的效果，運行一段時間后絕緣值普遍較低。

針對路燈電纜的各種接頭，我司開發了相對應的專用防水接頭，防水等級IP68。























燈桿內電纜防水接頭防護等級IP68，即使雨水浸沒接頭也不會發生漏電，同時也可以避免接頭生銹，后期燈桿內免維護。燈桿接頭也具有拆裝方便的特點，可重復使用，查找線路故障的時候可很方便的拆裝，無后續維護耗材需求。

因此燈具的保護電器也選擇電磁式的漏電開關，可以避免出現因一盞燈的故障而導致整條線路燈不亮的現象。

燈桿內漏電開關防止燈具、燈線絕緣失效造成燈桿帶電的事故，避免出現一盞燈故障導致整條線路斷電現象，大大提高亮燈率。漏電開關置于防水盒中，可避免漏電開關的接線端子生銹，避免因潮濕導致的漏電開關誤動作，可極大地減少維護工作量。

燈桿額內漏電開關選擇2P/30mA電磁式漏電開關，防水盒的防護等級要求IP66。



只有在控制箱的出線回路上安裝漏電開關才能確保在電纜破損、接頭絕緣失效、燈具損壞等任何情況下發生漏電都能及時切斷電流，確保路燈用電安全。

漏電開關選型――電磁式、300mA、智能復位。

為避免漏電開關經常跳閘增加維護工作量，本方案中漏電開關選擇帶有智能復位功能的電磁式漏電開關。一方面電磁式漏電開關不受電源電壓的干擾極少誤動作，無拒動現象，安全性可靠性極高，另一方面如果是強雷電干擾導致漏電開關跳閘，其自動檢查線路絕緣電阻，線路無絕緣故障的情況下可以自動合閘，如果線路故障則部自動合閘二是發出報警信號，并持續監測線路絕緣電阻，直到絕緣恢復后又自動合閘。

圖6：控制箱內安裝智能漏電開關及分相過流開關

在控制箱出線回路的每一條相線上單獨安裝一只單極過流保護器，可以在漏電開關跳閘無法自動合閘的情況下，先應急處理單獨切除故障相，使三分之二的燈先亮起來，避免出現單點故障導致整條線路燈無法點亮的情況。有效提高亮燈率。

分相過流保護器選擇B曲線MCB更適合長線路的過流保護，短路能力10kA。

大中城市施行路燈漏電治理全面安裝漏電開關難度非常大，據我們整改過的線路統計，能夠直接安裝漏電開關的線路不足50%，有些線路即使當時安裝上的漏電開關，但是由于線路絕緣處理不到位，在雨天經常會發生開關跳閘的事件，嚴重影響亮燈率。為確保亮燈率，同時也最大程度提高路燈用電安全性，我們建議：

50%以上的路燈漏電事故都是由燈桿內的絕緣故障引起，全面安裝燈桿內的防水接頭和漏電開關可使路燈用電的安全性大幅度提高。

同時因為燈桿內的安裝工作沒有較高的技術要求，普通電工都可以實施安裝，具備全面展開工作的條件。

回路上安裝漏電開關前要求對線路故障、線路接頭進行預處理，否則漏電開關無法正常運行，嚴重影響亮燈率。為確保漏電開關安裝后運行穩定可靠，線路檢查、故障處理工作務必要求扎實、細致，追求一勞永逸、不留后患。因此安裝工作不可能在短時間內完成！

成立技改領導小組有計劃、有步驟進行整改工作，比如可制定3年計劃甚至5年計劃完成整改。優先整改水浸黑點、優先整改人員密集地段、優先整改重要場所等等。
