遵義移動自復位開關試點項目方案
一、前言
據統計，全國各地每年都存在平均15％至30％不等的基站發生開關跳閘事件。南方的基站開關跳閘事件的數量大大多于北方的基站開關跳閘事件的數量，有些基站更是在一年中會發生頻繁的開關跳閘，尤其是在雷雨季節。
而事實上，絕大多數情況下，開關跳閘時，基站供電線路并沒有故障，只需將開關重新合閘，基站即可正常工作。
隨著國內通信系統的不斷發展，移動基站的數量也在逐年的增加，特別是在G網基站的優化和3G基站的建設中，電源問題給建設和維護帶來巨大的工作量和維護成本。怎樣才能降低維護成本，同時又能保證通訊的暢通，這是擺在當前急需解決的問題。
開關跳閘的原因
常見的開關跳閘事件中有80％以上是由于一些偶然性的事件造成的開關誤動作，而真正由于負載側設備和線路故障造成的開關跳閘的比例不足20%。導致開關誤動作的原因通常有如下幾點：
► 電壓不穩造成開關跳閘，如采用小水力發電的農村基站；
► 雷擊引起的線路上的浪涌電流造成開關跳閘，如高山基站；
► 高溫天氣導致開關性能不穩定造成的跳閘；
► 強烈振動如地震造成開關跳閘
而對于使用了漏電保護開關的基站，開關跳閘的幾率會更高，出來上面的幾個原因可以造成漏電開關的跳閘外，以下的原因也會造成漏電開關的跳閘：
► 附近有大功率電器時，電器開合時產生電磁干擾會引起漏電開關跳閘；
► 空氣濕度較大時，線路或設備的絕緣電阻下降會引起漏電開關跳閘；
► 開關電源產生的高次諧波會導致漏電開關跳閘；
► 長導線的對地電容電流可能導致漏電開關跳閘。
開關跳閘帶來的影響
在以往，每次開關跳閘都需要人工到現場進行合閘操作，維護成本居高不下，隨著移動基站數量的逐年增加，需要投入更多的人力、物力進行基站維護。而人力維護的另外一個問題是時效性，開關跳閘后，通常維護人員需要2～4小時的時間趕赴現場，并恢復供電，而對于一些高山基站（也是最容易發生開關跳閘的基站），受天氣條件和地理條件的限制，恢復供電的時間會長至十幾甚至幾十個小時，即使增加后備電池組的容量也很難避免倒站事故的發生，除了帶來通信中斷的直接經濟損失外，也帶來了如信譽度損失等間接的損失。
二、移動基站開關跳閘的解決方案
針對80%以上的開關誤跳閘事件，意大利GEWISS公司于2006年推出了自復位開關。在使用了自復位開關的基站，當開關跳閘時，自復位開關采用智能化技術對負載側線路進行檢測，如果線路沒有故障，則自動將開關合閘（總共只需10秒鐘的時間）；如果檢測到線路存在故障，則不執行合閘操作，告警觸點轉換發出告警信號，通知維護人員到現場處理。
GEWISS公司的自復位開關有三大系列：自復位的空氣開關、自復位的漏電開關、自復位的帶過電流保護的漏電開關。其中自復位空氣開關的最大額定電流為63A，主要應用于沒有采用漏電開關的農村基站（包括高山基站）；自復位漏電開關的最大額定電流為100A，主要應用于采用漏電開關的基站；自復位的帶過電流保護的漏電開關最大額定電流為32A，主要用于邊際站和室內分布系統中。
對于不同的基站選擇對應的自復位開關替換原有的開關可以解決80%以上的開關誤跳閘的問題。
1. 沒有使用漏電保護開關的基站
對于該類型基站，我們需要使用GEWISS的自復位空氣開關來更換基站原有的主空開（注意，GEWISS自復位空開的最大電流為63A）。GEWISS自復位空開由兩部分組成：一部分是普通的空開（GEWISS品牌的），另一部分是檢測和復位模塊（如圖1）。

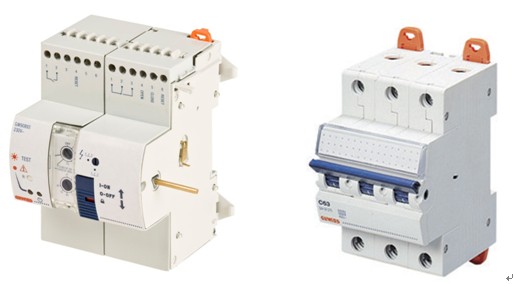

ReStart RM TOP――線路檢測和開關復位的模塊 GEWISS的空氣開關
圖1:自復位開關的組成結構圖
從開關的角度講，GEWISS的空氣開關和普通的空開在技術參數方面來說沒有什么區別，我們只需根據基站原有開關的基本參數：額定電流、脫扣曲線、額定短路電流等，更換相同參數的GEWISS的空氣開關。在此基礎上配合GEWISS的ReStart RM TOP――線路檢測和開關復位的模塊一起使用，從而將普通開關的功能進行了擴展，新增的功能有：
a）開關跳閘后的線路檢測， b）開關的自動復位，
c）開關跳閘/合閘動作的告警， d）線路故障的報警，
e）開關的遠程控制功能。
將自復位開關的告警觸點接入監控系統
GEWISS的開關自復位模塊RM TOP具有2組告警觸點：一組觸點在開關跳閘后發告警信號，如果自動合閘成功則解除報警信號；另一組觸點在線路故障、合閘失敗以及自身故障的情況下發出報警信號，這時需要人員到現場維護。如果配合GPRS/CDMA遠程監控終端（RTU）使用，故障信號可以通過手機短信的方式通知維護人員。
通過將告警觸點接入監控系統，可以實現開關跳閘次數的統計，從而可以計算該基站在一定的時期內節省了多少人工維護費用，也可以計算出減少的維護工程車出動的次數和行駛里程數，進而可以計算出節省的燃油量和二氧化碳的減排量。
自復位開關的遠程控制
GEWISS的自復位開關也具有遠程控制功能，我們可以通過它的遠程控制接口使它遠程閉合或者遠程斷開。如果配合GPRS/CDMA遠程監控終端（RTU）使用，我們可以通過手機短信方式的命令來操作開關的合閘與斷開。
2．使用漏電保護開關的基站
對于線路上使用了漏電保護開關的基站來說，通常最容易跳閘的開關就是那個漏電保護開關，從前言部分關于開關跳閘的原因我們可以看到，導致漏電保護開關跳閘的因素更多，漏電保護開關誤動作的機會要遠比空氣開關誤動作的機會大。因此使用了漏電保護開關的基站，為了從根本上解決開關跳閘問題，建議全部使用自復位的漏電保護開關。
GEWISS自復位漏電開關由兩部分組成：一部分是普通的漏電開關（GEWISS品牌的），另一部分是檢測和復位模塊（如圖2）。

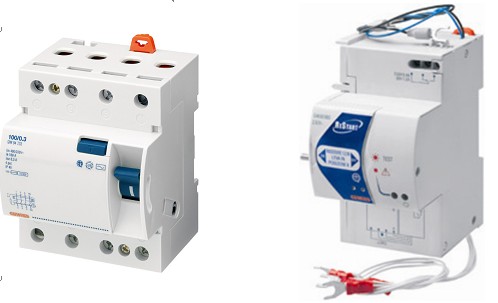

GEWISS漏電保護開關 檢測、復位模塊――ReStart RD PRO
圖2：自復位漏電保護開關
GEWISS的漏電保護開關全部采用電磁式，最大額定電流為100A，短路耐受能力為10000A，配合自動復位模塊――ReStart RD PRO使用，可以使普通漏電開關的功能擴展，新增的功能有：
a）開關跳閘后的線路檢測， b）開關的自動復位， d）線路故障的報警。
三、自復位開關的應用價值
隨著基站數量的增加，以及用戶對于運營商的服務質量要求的提高，移動基站開關跳閘所帶來的影響近年來日益凸顯，自復位的開關是保障基站可靠供電的一個重要的環節，同時也可以節約大量的維護成本，因此，該項目得到了移動集團公司的高度重視，各省移動公司也都在根據各地方的特點在進行開關自動重合閘的探討和實驗。
GEWISS的自復位開關具有線路檢測功能，可以在開關跳閘后代替人工自動進行線路檢測，滿足合閘條件時代替人工自動執行合閘操作，可以大量節省維護成本。
GEWISS的自動復位開關可以在10秒鐘之內完成線路的檢測和開關的合閘工作，大大提高基站供電的連續性，減少基站停機的可能性。
隨著世界工業的迅猛發展，全球碳排放量驟增，全球溫室效應日益加劇，“節能減排”成是全世界的關注的一個焦點話題。中國移動早在2007年就推出了以節能減排為核心的“綠色行動計劃”。對于節能減排項目給予了相當大的優先權。而自復位開關在基站中的應用正是在基站維護中可以實現節能減排的重要措施。通過開關自動復位可以減少工程車出動的次數，可以減少油機開啟的時間，節省了燃油也即減少了碳的排放。
四、遵義移動自復位開關試點項目的建議
試驗站點的選取：
經常發生開關跳閘的基站，如：
高山基站，數量建議不少于10個；
電壓持續偏高的基站，數量建議不少于5個；
電壓持續偏低的基站，數量建議不少于5個；
使用漏電保護開關的基站，數量建議不少于10個。
試驗效果的評估：
所選取的站點最好有過去一年的開關跳閘的維護記錄，以方便將試驗前后的數據進行對比來評定試點項目的效果。如果沒有記錄，則將開關的告警觸點接入基站的動力監控系統中，實時監測開關的跳閘、合閘情況。
五、資料性附件(請聯系管理員下載)
1. 湖南移動部分基站開關跳閘情況統計表
2. 湖南移動《關于委托農村基站自動重合閘開關試點的通知》
3. 貴州移動黔南地區雷擊開關跳閘情況統
